ALC用アンカー

※画像クリックで拡大します。

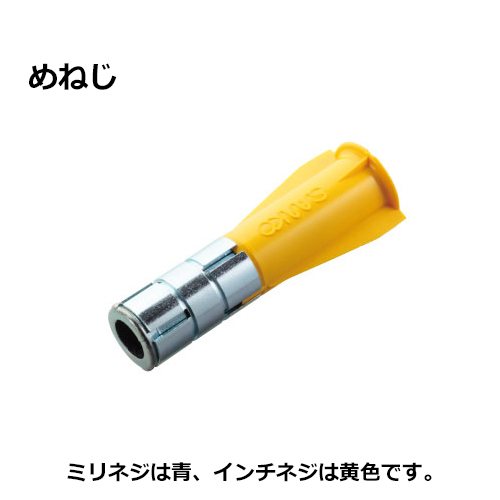

AX-W30
ALCアンカーAX型 ♀W3/8×全長72mm (30本入)

通常在庫品(土日祝、大型連休はお休みです)
  • 参考価格
  • 9750円(税抜)
  • 販売価格
  • 6,370円(税別)

数量

商品の説明

※画像は代表画像です。サイズ感などは異なります。

特長

  • ねじ込み式ALC専用アンカー。
  • ねじ込む事によって上下の拡張部が開いて固着します。2つのウイング(羽根)が剪断力を高め、施工時の共回りを防止します。
  • ALCは発砲コンクリートですので、基本的な強度がありません。
    上下に拡張することによって安定的な固着力を生むこのALCアンカーが最適になります。

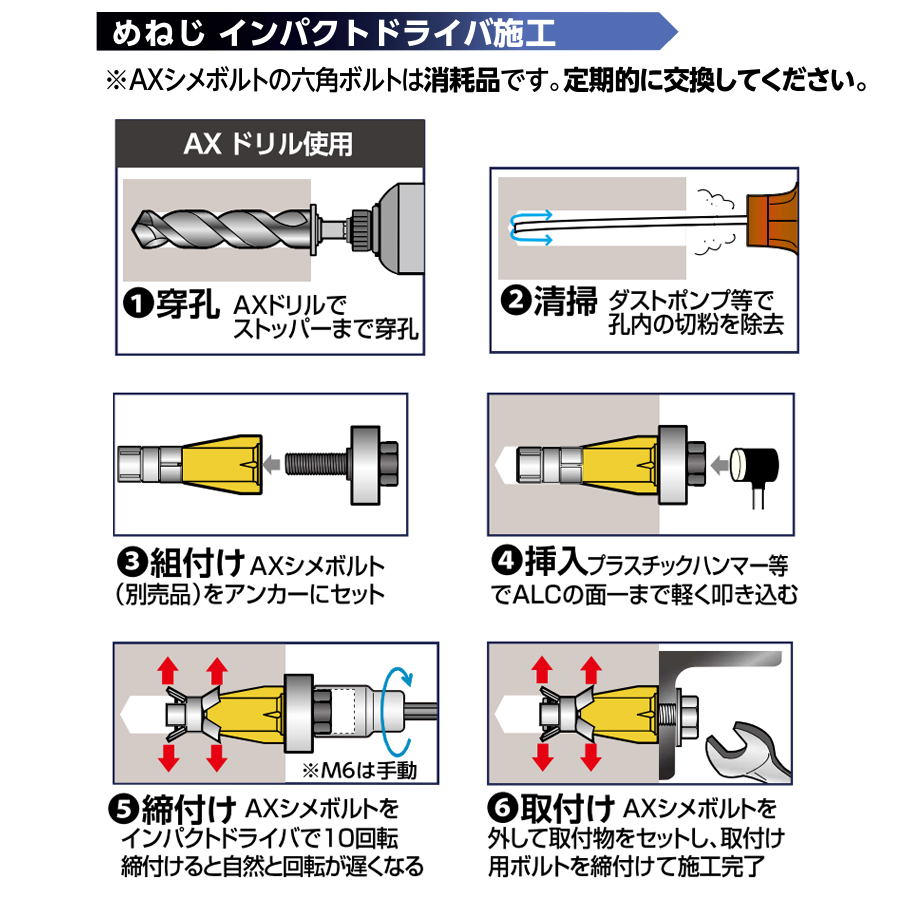

  • 確実な施工のために所定の施工回転数で締め付けて下さい。

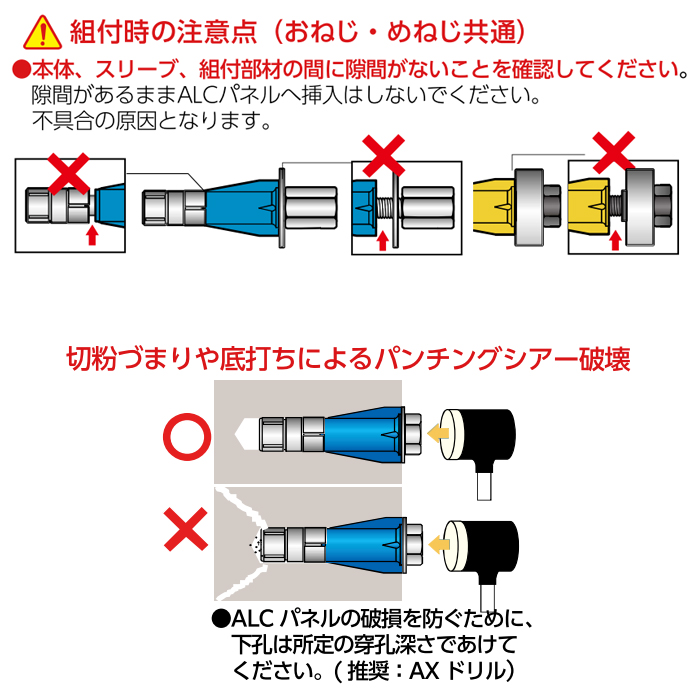

※施工前に、本体とワッシャー、ナットの間に隙間が無いことを確認してください。
※締め付け時には必ず、付属のワッシャーをセットして締め付けを行ってください。
※本体、スリーブ、樹脂カラー拡張部にガタつきが無いかを確認して下さい。

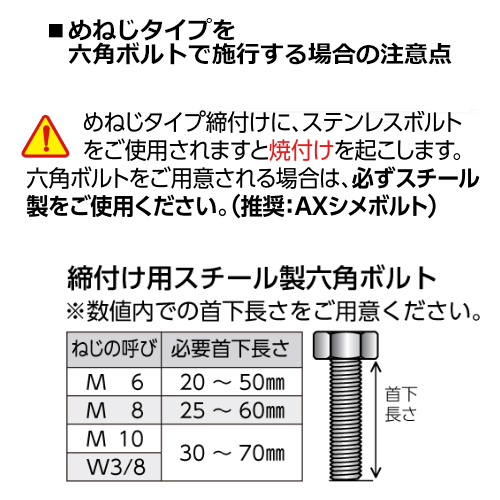

※♀ねじタイプを施工時に、ステンレスボルトを使用すると焼き付けを起こしますので、スチール製の六角ボルトをご使用ください。
※ステンレスボルトで取り付けたい場合は、スチール製の六角ボルトを使用し施工後、ステンレスのボルトを使用して下さい。

材質

本体=樹脂
拡張部=スチール製

用途

照明器具、排気口、面格子、排水パイプ等

仕様

ネジ呼寸
W3/8-♀雌ネジ
全長(mm)
72mm
外径(mm)
16.5mm

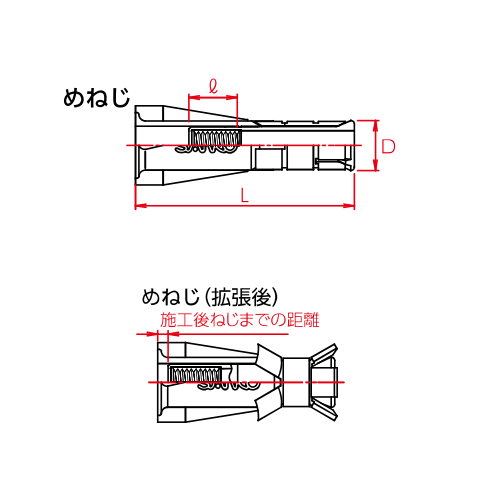

ねじについて
ねじ部長さ:17mm
施工後ねじまでの深さ:2.5mm
施工用ボルト長さ:30mm以上
取付物厚
下穴(径×深さmm)
16.5mmφ×80mm
アンカー埋込深さ(mm)
72mm
施工回転数
10回転
最大引張荷重
3.6kN
※ALC100mmパネル、圧縮強度Fc=4N/mm²の場合
入数
30本
よく検索されるキーワード

商品ラインナップ … お問い合わせ … お気に入りに追加

品番ネジ呼寸全長(mm)外径(mm)取付物厚入数通常価格(税込)
販売価格(税込)
参考価格(税抜)
AX-665M6-♂雄ネジ 65 12.0 14 50本 5,530円(税別) 8250円
AX-875M8-♂雄ネジ 75 14.5 17 50本 7,080円(税別) 11000円
AX-1085M10-♂雄ネジ 85 16.5 19 30本 5,800円(税別) 8550円
AX-3085W3/8-♂雄ネジ 85 16.5 19 30本 5,800円(税別) 8550円
AX-M6M6-♀雌ネジ 54 12.0 50本 7,280円(税別) 11250円
AX-M8M8-♀雌ネジ 63 14.5 50本 8,090円(税別) 12750円
AX-M10M10-♀雌ネジ 72 16.5 30本 6,330円(税別) 9600円
AX-W30W3/8-♀雌ネジ 72 16.5 30本 6,370円(税別) 9750円
